PARAT IEL Elektrisk Elementkjel
PARATs elektriske elementkjeler er for tiden svært populære da det nå er gunstig å fyre med strøm. Vi opplever samtidig at kunder verdsetter en støysvak drift og lite behov for vedlikehold. Virkningsgraden er også høy da eneste tap er stråletap fra kjelskall, typisk virkningsgrad ligger på over 99%.
En elektrisk elementkjel er i prinsippet ikke mer avansert en en stor vannkoker.
Den har syrefaste varmeelementer på 50kW som er montert i siden (flenset) direkte i vannet.
Hvert varmeelement har tre grupper på 16.7kW, dette gjør at kjelen kan programmeres til å ha svært lav lavlast. Vi leverer også styreskap med tyristorstyring på deler av effekten slik at man kan få trinnløs regulering, man erstatter da noen av kontaktorene med en tyristor.
I Styreskapet benyttes en Siemens S7 PLS. Hvilken type S7 avhenger av hvor avansert system vi skal styre, men normalt en S7-1200 eller S7-1500.
Vi designer programvaren selv og kan tilpasse styresystemet til stort sett hva som helst i kundens anlegg.
Dette kan være f.eks sms/e-post varsling av alarm, kommunikasjon mot overordnet anlegg via Ethernet, Profibus etc og styring av ventiler/utstyr i kundens prosess.
Styre/effektskapet består normalt av følgende hovedkomponenter:
- Effektbrytere
- Nødstopp bryter
- Sikringskillebrytere for elementkurser
- Kontaktorer for elementkurser,
- Skilletrafo for styrestrøm,
- Automatsikringer for styrestrøm
- PLS Siemens S7
- Touch screen Siemens 7' / 15' fargeskjerm

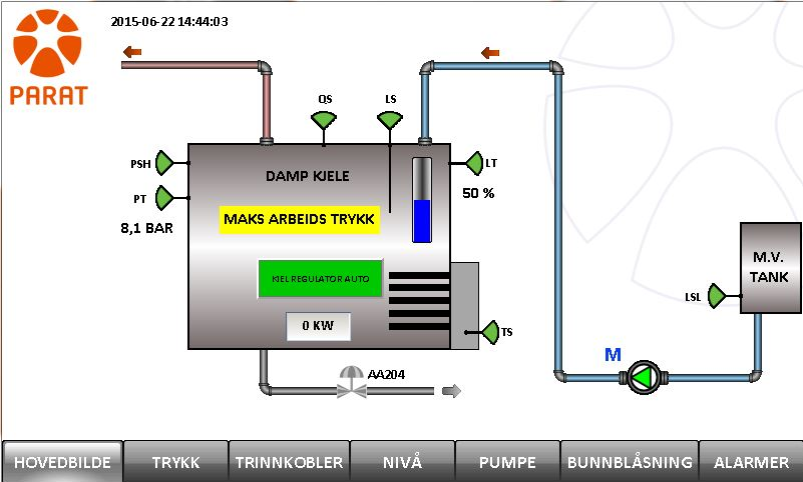

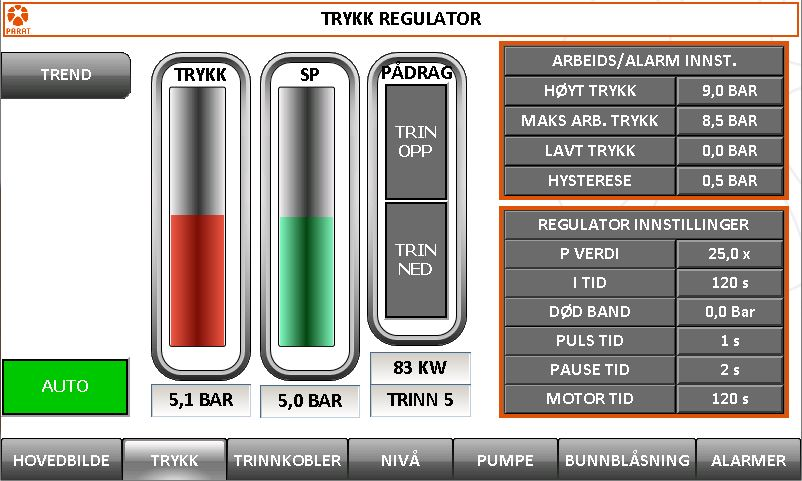

Se typiske skjermbilder fra skjerm nedenfor:
PARAT leverer disse kjelene for de fleste driftstrykk og effektstørrelser, ta kontakt med ditt behov!
For kjeler over 4MW blir det normalt mer lønnsomt med PARAT IEH høyspent elektrodekjeler, se link nedenfor.
Ny Elektrisk Elementkjel til Norgesmøllene under 10.000 regelen
| Kapasitet (kW) | 300 | 600 | 750 | 1250 | 1600 | 2000 | 3000 |
| L (mm) | 1600 | 1400 | 1475 | 1750 | 1900 | 2000 | 1900 |
| H (mm) | 1900 | 2100 | 1900 | 2100 | 2100 | 2200 | 2300 |
| W (mm) | 1750 | 2100 | 2800 | 2800 | 2800 | 2800 | 3600 |
| Transport vekt (t) | 2 | 2.2 | 2.5 | 3 | 3.2 | 3.5 | 4.5 |
| Test vekt (t) | 3.5 | 3.7 | 4.5 | 5 | 5.5 | 7 | 9.5 |

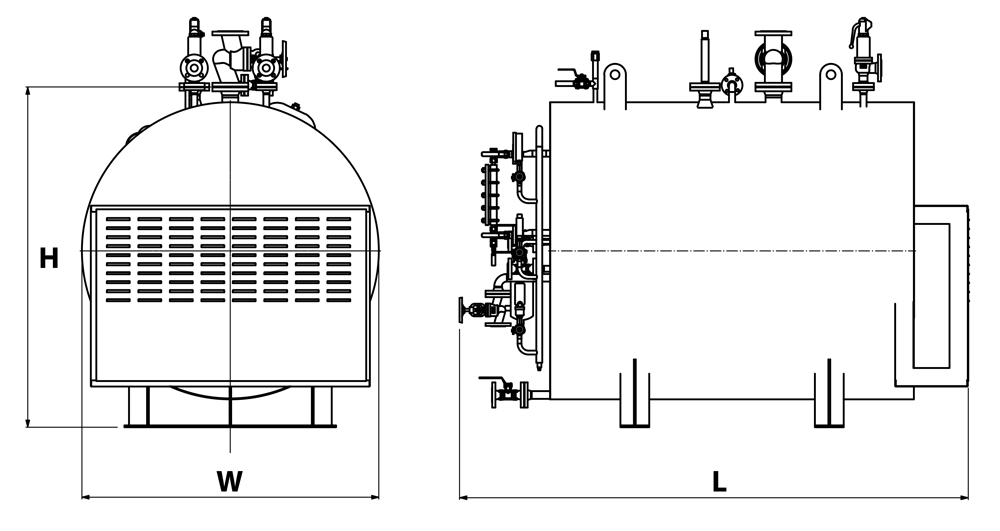

Eksempler på dimensjoner.
